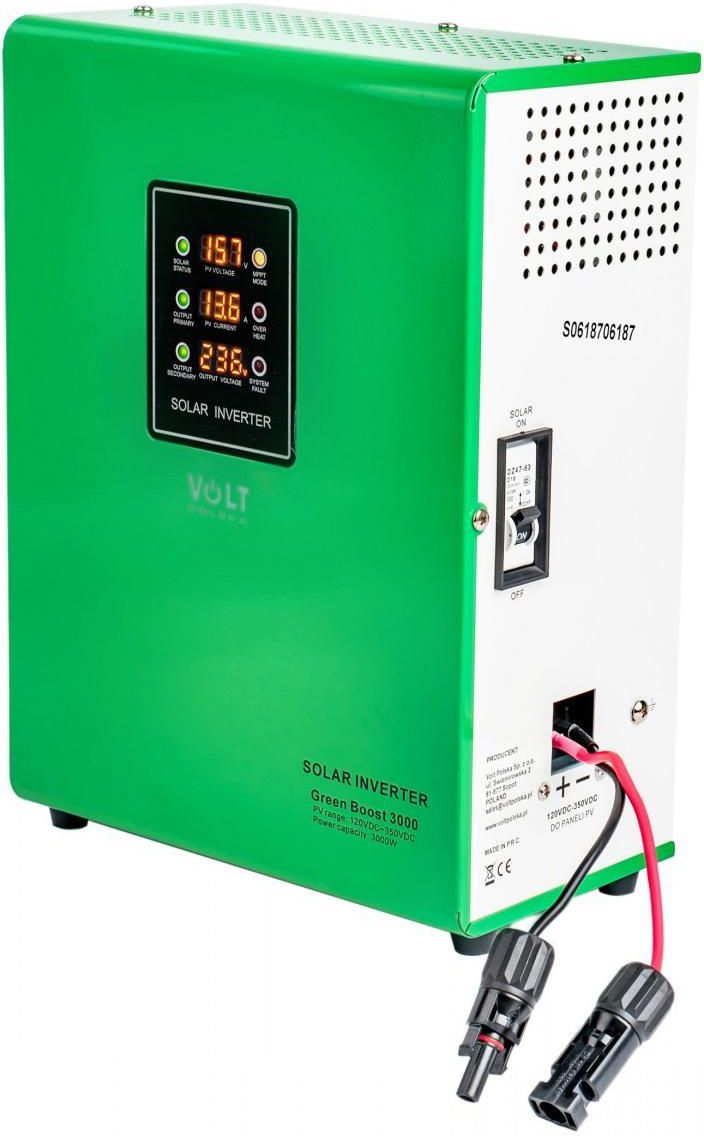

Volt Polska Green Boost Mppt 3000 120350Vdc

Volt Polska Green Boost Mppt 3000 120350Vdc - Opis

PRZETWORNICA SOLARNAGREEN BOOST MPPT 3000(120-350VDC)POPRAWIONY MODEL ( przewody zasilające )Przetwornica solarna 3kWGrzanie CWU bezpośrednio z instalacji fotowoltaicznej!!!Nie wymaga zewnętrznego zasilania.100% OFF-GRIDGrzanie bezpośrednio ze słońca!Przetwornica VOLT POLSKA GREEN BOOST 3000 pozwala na bezpośrednie zastosowanie systemów paneli fotowoltaicznych do zasilania urządzeń grzewczych takich jak:

• bojlery elektryczne
• termy
• grzejniki akumulacyjne
• grzejniki kwarcowe
• grzejniki
• maty grzewcze itp.

Przetwornica solarna typu GREEN BOOST MPPT-3000 służy do zasilania urządzeń grzewczych bezpośrednio z paneli solarnych PV.System jest bardzo prosty oraz funkcjonalny. Wymagane jest od 4 do 9 klasycznych paneli PV (250W - 400W) które będą podłączone szeregowo, a ich sumaryczne napięcie będzie w zakresie od 120 V do 350 V.W jaki sposób działa przetwornica GREEN BOOST MPPT 3000?Prąd stały wytwarzany na panelach, który nie nadaje się do bezpośredniego zasilania urządzeń grzewczych, zostaje w przetwornicy zamieniony na prąd przemienny, którym można zasilać urządzeniagrzewcze.Jakie urządzenia zasila przetwornica solarna GREEN BOOST MPPT?

• Bojlery elektryczne
• Grzejniki
• Grzałki elektryczne
• Maty elektryczne
• Ogrzewanie podłogowe

System jest prosty - wymaga jedynie podłączenia odpowiedniej ilości (od 4 do 9 sztuk) typowych paneli fotowoltaicznych o napięciu roboczym około 35V oraz odbiornika energii np. bojler elektryczny czy ogrzewanie podłogowe.Prąd stały (...) więcej wytwarzany w panelach, którym nie można bezpośrednio zasilać urządzeń grzewczych zostaje w przetwornicy zamieniony na prąd przemienny, którym można już zasilać urządzenia grzewcze.Dzięki zaimplementowanej funkcji MPPT przetwornica automatycznie przystosuje się do mocy grzałki i tak ustawia swój punkt pracy, aby energia odbierana z systemu paneli fotowoltaicznych była maksymalna.MONTAŻW celu podłączenia paneli do przetwornicy, trzeba wykorzystać odpowiednie przewody do instalacji PV.Ich przekrój nie powinien być mniejszy niż 4mm. Zbyt cienkie przewody będą powodować grzanie się i spadek napięcia na wejściu przetwornicy.W skrajnym przypadku doprowadzi to do strat w układzie lub pożaru.Do poprawnego działania przetwornicy potrzebna jest swobodna cyrkulacja powietrza.Niedopuszczalne jest zakrywanie otworów wentylacyjnych obudowy.Może to spowodować przegrzanie i uszkodzenie urządzenia.Sugerowany montaż przetwornicy to pozycja pionowa.Należy przytwierdzić urządzenie do niepalnych powierzchni takich jak beton czy metal.UŻYTKOWANIEPrzetwornica Green Boost 3000 posiada 2 gniazda zasilania sieciowego typu E.Oznaczone odpowiednio 1 i 2. Po podłączeniu napięcia z instalacji PV (120V - 350V) przetwornica sprawdzi obecność odbiorników.Przetwornica posiada wyjście priorytetowe "1", na którym zawsze jest napięcie oraz wyjście zależne "2", które włączane jest, gdy na wyjściu nr "1" nie jest pobierana energia i wyłączane, gdy energia znowu jest pobierana z wyjścia "1".Pozwala to na podłączenie dwóch urządzeń grzewczych np. dwóch bojlerów, z których jeden będzie nagrzewany jako pierwszy, a drugi w sytuacji, gdy termostat tego pierwszego przerwie odbieranie energii z przetwornicy GREEN BOOSTPozwala to na zagrzanie 2 osobnych zbiorników wody, lub na przykład zagrzanie bojlera, a później dogrzanie pomieszczenia grzejnikiem elektrycznym.Ekran LCD

• SOLAR STATUS - kiedy napięcie PV jest większe niż 80% napięcia znamionowego urządzenia, kontrolka będzie się świecić. W przeciwnym wypadku, będzie mrugać.
• OUTPUT PRIMARY - świeci kiedy działa gniazdo nr 1
• OUTPUT SECONDARY - świeci kiedy działa gniazdo nr 2
• PV VOLTAGE - aktualne napięcie wejściowe PV
• PV CURRENT - aktualny prąd wejściowy PV
• OUTPUT VOLTAGE - status napięcia wyjściowego, pokazuje aktualne napięcie wyjściowe przetwornicy
• MPPT MODE - świeci kiedy wybrany jest tryb pracy MPPT
• OVER HEAT - świeci kiedy urządzenie ulega przegrzaniu
• SYSTEM FAULT - świeci kiedy napięcie PV jest zbyt wysokie, lub inwerter nie działa prawidłowo (ciągłe światło), lub ostrzega o przeciążeniu (światło mruga).

Dane techniczne:

• Zakres napięcia wyjściowego: 120 - 245 VAC / 50Hz
• Dopuszczalny zakres napięcia z paneli: 120VDC ~ 350VDC
• Maksymalna moc wyjściowa: 3000W
• Rodzaj napięcia wyjściowego: modyfikowana sinusoida
• Funkcja MPPT: TAK
• Połączenie paneli: PV szeregowe lub szeregowo-równoległe
• Złącze zasilania (wejściowe): MC4 (żeńskie - męskie)
• Gniazdo wyjściowe: 2szt.
• Wymiary: 31cm x 23,5cm x 13cm
• Waga: 3,3kg

UWAGA:Na wyjście przetwornicy dozwolone jest podłączanie TYLKO odbiorników rezystancyjnych!Podłączenie silnika, pompy, wiertarki, wentylatora, zasilacza, prostownika, ładowarki i innej elektroniki może grozić NIEODWRACALNYM USZKODZENIEM urządzenia i UTRATĄ GWARANCJI!Przekroczenie napięcia wejściowego (350V) powoduje NIEODWRACALNE USZKODZENIE przetwornicy i wywołuje duże ZAGROŻENIE.Podczas podłączania paneli do przetwornicy, należy zwrócić szczególną uwagę na POLARYZACJĘ napięcia zasilającego. W przypadku odwrotnego podłączenia przewodów, nastąpi ,NIEODWRACALNE USZKODZENIE oraz UTRATA GWARANCJI. mniej
